Конвейерные роликовые опоры ЖГ, НГ, ПГ, ЖЦГ, ГЖГ

Конвейерные роликоопоры

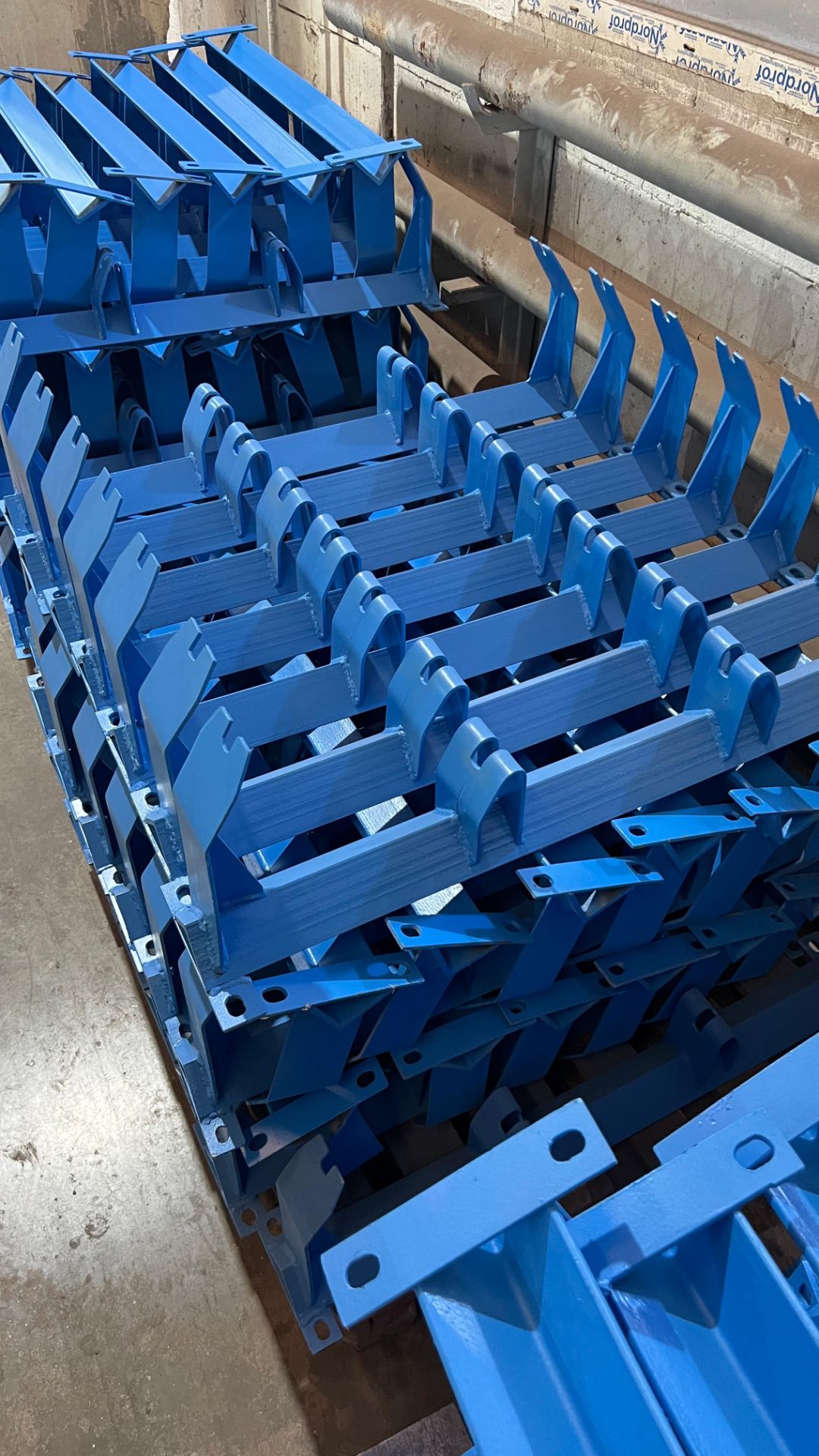

Опоры верхние желобчатые (ЖГ)

Верхние желобчатые роликоопоры применяют как основные (рядовые) роликоопоры.
Данный вид роликовых опор служит для поддержки верхней желобчатой грузонесущей ветви в конвейере. Ширина ленты – в диапазоне 400 - 2000 мм, диаметр ролика – 89-159 мм. Верхние желобчатые усиленные роликоопоры предназначаются для транспортировки по верхней ветви ленты материалов, имеющих размер кусков 150 - 500 мм. Они находят применение в тяжелонагруженных магистральных конвейерах, к примеру, в угольных разрезах, шахтах и пр.

Выбирая типоразмер ролика, следует учесть, что в качестве действующей на роликоопору нагрузки принимается определенная часть нагрузки от массы груза, которая приходится на 1 ролик в самом неблагоприятном случае. На конвейере со скоростью 1,6-4 м/с необходимо использовать роликоопоры с роликами, имеющими повышенную точность, в таких случаях их применяют лишь по согласованию с изготовителем.

Рядовые роликоопоры необходимо устанавливать по высоте так, чтобы образующая барабана (либо плоскость стола) была расположена в 1 плоскости с «линией обода барабана.

Опросный лист для заказа роликовых опор (ЖГ)


Типоразмер роликоопоры (ЖГ)	Ширина ленты	D	H	h	I	A	a	c	k	Масса	Масса общая
ЖГ40–89–30	400	89	225	195	160	620	130	14	20	5,5	13,6
ЖГ40–102–30	400	102	225	200	160	620	130	14	20	5,9	14,8
ЖГ50-89-30	500	89	225	195	200	720	130	14	20	6,4	16,7
ЖГ50-102-30	500	102	225	200	200	720	130	14	20	7	17,5
ЖГ65-89-30	650	89	230	195	250	870	130	14	20	7,5	21,6
ЖГ65-102-30	650	102	230	200	250	870	130	14	20	8,3	22,8
ЖГ80-89-30	800	89	320	200	310	1100	170	18	25	8,8	27,6
ЖГ80-102-30	800	102	320	205	310	1100	170	18	25	9,8	29,2
ЖГ80-127-30	800	127	320	215	310	1100	170	18	25	15	37,1
ЖГ80-159-30	800	159	370	275	310	1100	200	18	25	19,8	46,9
ЖГ100-89-30	1000	89	320	200	380	1300	170	18	25	10,3	38
ЖГ100-102-30	1000	102	320	205	380	1300	170	18	25	11,6	40
ЖГ100-127-30	1000	127	320	215	380	1300	170	18	25	17,7	49,3
ЖГ100-159-30	1000	159	370	275	380	1300	200	18	25	23,4	60
ЖГ120-89-30	1200	89	320	200	460	1550	170	18	25	12	45,3
ЖГ120-102-30	1200	102	320	205	460	1550	170	18	25	13,6	47,1
ЖГ120-127-30	1200	127	320	215	460	1550	170	18	25	20,6	58
ЖГ120-159-30	1200	159	370	275	460	1550	200	18	25	27,6	70,7
ЖГ140-159-30	1400	159	370	285	530	1750	200	18	25	31,1	87
ЖГ160-159-30	1600	159	370	285	600	1950	200	18	25	34,8	95
ЖГ200–159–30	2000	159	500	340	750	2400	270	24	30	76	178

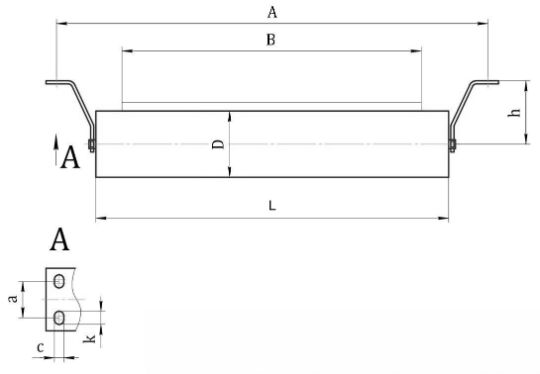

Роликовые опоры нижние прямые (НГ)

Нижние прямые роликоопоры представляют собой важный элемент конструкции конвейерной линии, обеспечивающий надёжную поддержку транспортёрной ленты в её нижней (обратной) ветви.
Основные функции роликоопор:
Предотвращение провисания ленты
Обеспечение равномерного хода ленты
Поддержание правильной геометрии конвейера
Технические характеристики:
Стандартный шаг установки:
Диапазон: 2,4 - 3 метра
Возможность изменения шага при необходимости

Правильная установка и настройка роликоопор обеспечивает:
Равномерное натяжение ленты
Снижение износа ленты и других элементов конвейера
Стабильную работу всей конвейерной системы
Экономию на обслуживании и ремонте

Опросный лист для заказа роликовых опор (НГ)


Типоразмер роликоопоры (НГ)	Ширина ленты	D	h	L	A	a	c	k	Масса	Масса общая
НГ50-89	500	89	109,5	600	720	60	14	20	5	8,6
НГ50-102	500	102	109,5	600	720	60	14	20	5,7	9,3
НГ65-89	650	89	109,5	750	870	60	14	20	6,2	10,6
НГ65-102	650	102	109,5	750	870	60	14	20	7	11,3
НГ80-89	800	89	123,5	950	1100	70	18	25	7,7	13,2
НГ80-102	800	102	123,5	950	1100	70	18	25	11,8	16,4
НГ80-127	800	127	123,5	950	1100	70	18	25	12,8	21,5
НГ100-127	1000	127	123,5	1150	1300	70	18	25	18,2	25,7
НГ100-159	1000	159	139,5	1150	1300	80	18	25	21	34,2
НГ120-127	1200	127	123,5	1400	1550	70	18	25	18,2	29,9
НГ120-159	1200	159	139,5	1400	1550	80	18	25	25,2	39,8
НГ140-159	1400	159	139,5	1600	1750	80	18	25	28,6	51,2
НГ160-159	1600	159	139,5	1800	1950	80	18	25	32,1	56,8

Роликоопоры верхние прямые (ПГ)

Верхние прямые роликоопоры являются важным элементом конвейерной системы, который используется в следующих случаях:
Основные области применения:
Установка в качестве рядовых роликоопор верхней ветви конвейера
Необходимость обеспечения плоской несущей поверхности ленты
Поддержка нижней ветви ленты при определённых конструкциях конвейера
Технические характеристики:
Шаг установки идентичен шагу желобчатых роликоопор
Конструкция предусматривает возможность легкой замены
Высокая устойчивость к механическим нагрузкам.

Данный тип роликоопор особенно эффективен в случаях, когда требуется:
Перевозка грузов, требующих плоской поверхности ленты
Обеспечение точного позиционирования груза
Минимизация провисания ленты в верхней ветви
Возможность быстрой смены направления движения ленты.

Опросный лист для заказа роликовых опор (ПГ)


Типоразмер роликоопоры (ПГ)	Ширина ленты	D	h	L	A	a	c	k	Масса	Масса общая
ПГ50-89	500	89	109,5	600	720	60	14	20	5	8,6
ПГ50-102	500	102	109,5	600	720	60	14	20	5,7	9,3
ПГ65-89	650	89	109,5	750	870	60	14	20	6,2	10,6
ПГ65-102	650	102	109,5	750	870	60	14	20	7	11,3
ПГ80-89	800	89	123,5	950	1100	70	18	25	7,7	13,2
ПГ80-102	800	102	123,5	950	1100	70	18	25	11,8	16,4
ПГ80-127	800	127	123,5	950	1100	70	18	25	12,8	21,5
ПГ100-127	1000	127	123,5	1150	1300	70	18	25	18,2	25,7
ПГ100-159	1000	159	139,5	1150	1300	80	18	25	21	34,2
ПГ120-127	1200	127	123,5	1400	1550	70	18	25	18,2	29,9
ПГ120-159	1200	159	139,5	1400	1550	80	18	25	25,2	39,8
ПГ140-159	1400	159	139,5	1600	1750	80	18	25	28,6	51,2
ПГ160-159	1600	159	139,5	1800	1950	80	18	25	32,1	56,8

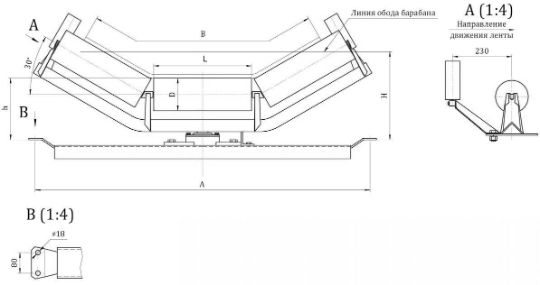

Роликоопоры верхние желобчатые центрирующие (ЖЦГ)

Роликоопора желобчатая центрирующая (ЖЦГ) представляет собой специализированный элемент конвейерной системы, предназначенный для поддержания правильного положения транспортёрной ленты относительно продольной оси конвейера.
Основные функции:
Центрирование ленты
Предотвращение смещения ленты в стороны
Поддержание правильной геометрии конвейера
Обеспечение равномерного износа ленты

Используется в конвейерах с различной шириной ленты от (400 до 2000 мм.) и различным углом наклона боковых роликов (10, 15, 20, 30, 45 градусов).

Опросный лист для заказа роликовых опор (ЖЦГ)


Типоразмер роликоопоры (ЖЦГ)	Ширина ленты	D	H	h	L	A	Масса	Масса общая
ЖЦГ50-89-30	500	89	225	244	200	720	6,4	31
ЖЦГ65-89-30	650	89	225	244	250	870	7,5	33,3
ЖЦГ65-102-30	650	102	230	250	250	870	8,3	35,4
ЖЦГ80-127-30	800	127	320	240	310	1100	15	58
ЖЦГ100-127-30	1000	127	320	240	380	1300	17,7	65
ЖЦГ120-127-30	1200	127	320	240	460	1550	20,6	73
ЖЦГ120-159-30	1200	159	370	310	460	1550	27,5	87
ЖЦГ140-159-30	1400	159	370	310	530	1750	31,1	96
ЖЦГ160-159-30	1600	159	370	310	600	1900	34,8	104

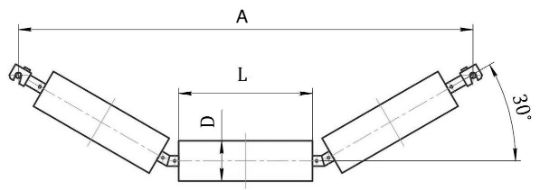

Опоры желобчатые ГИРЛЯНДЫ (ГЖГ)

Опоры желобчатые гирлянды (ГЖГ) представляют собой важный элемент конвейерной системы, обеспечивающий надёжную поддержку верхней грузонесущей ветви.
Основные функции:
Поддержка верхней желобчатой ветви конвейера
Обеспечение равномерного распределения нагрузки
Предотвращение провисания ленты
Поддержание правильной геометрии конвейера

Совместимость с лентами– в диапазоне 400 - 2000 мм.

Параметры роликов: 89-159 мм

Опросный лист для заказа роликовых опор (ГЖГ)


Типоразмер роликоопоры (ГЖГ)	Ширина ленты	D	L	A	Масса	Масса общая
ГЖГ100-127-30	1000	127	160	620	5,5	13,6
ГЖГ120-159-30	1200	159	160	620	5,9	14,8
ГЖГ140-159-30	1400	159	200	720	6,4	16,7
